超薄型 光电传感器
超薄型 光电传感器

> 检测距离：25mm-50cm

> 输出方式：NPN NO/NC ; PNP NO/NC
> 检测类型：对射、背景抑制、限定反射型


FGNV04系列
https://item.taobao.com/item.htm?spm=a1z10.5-c-s.w4002-21983907666.30.481e257eLzbweF&id=656148855892
  • 性能特点
  • 产品规格

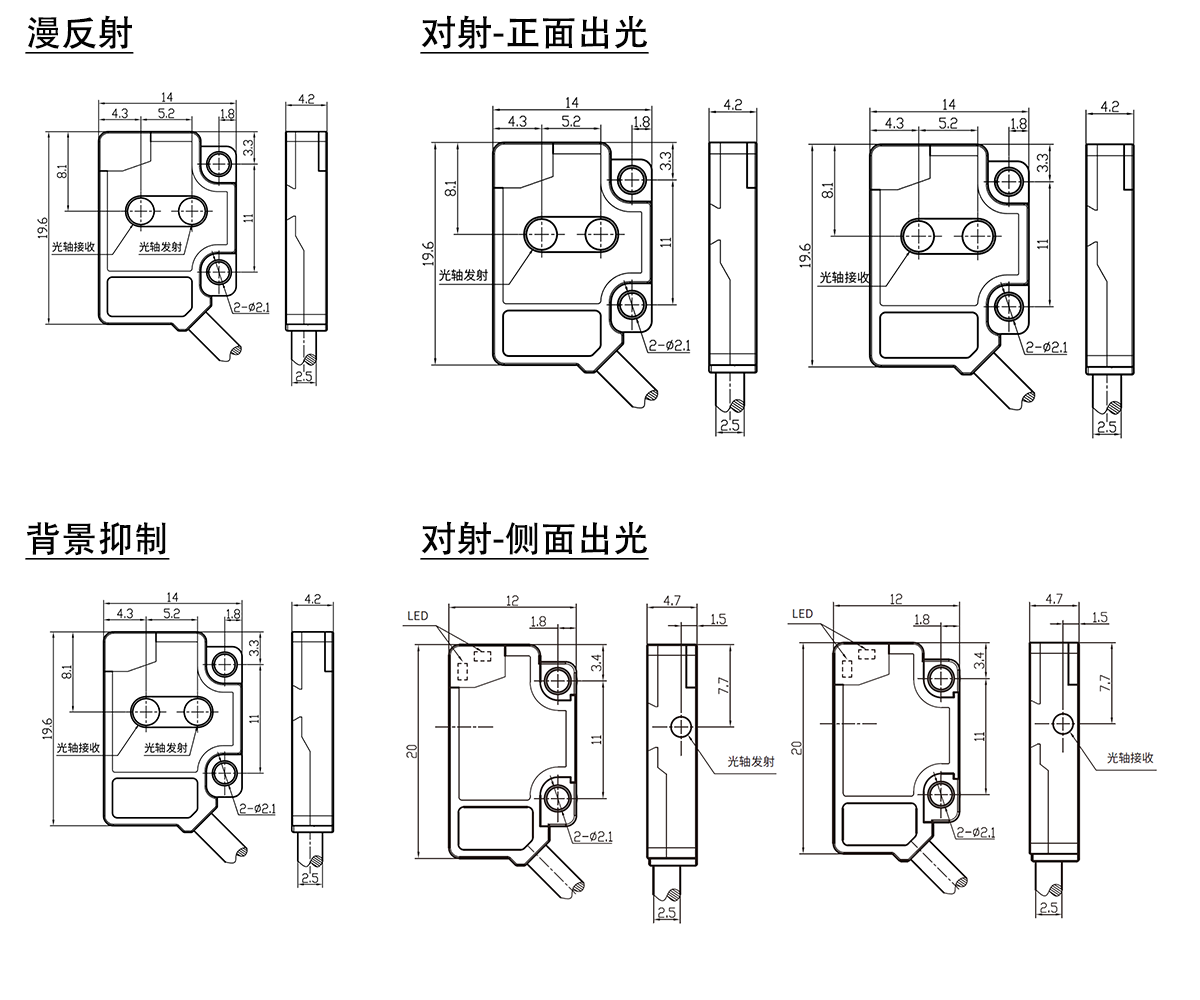

  • 尺寸

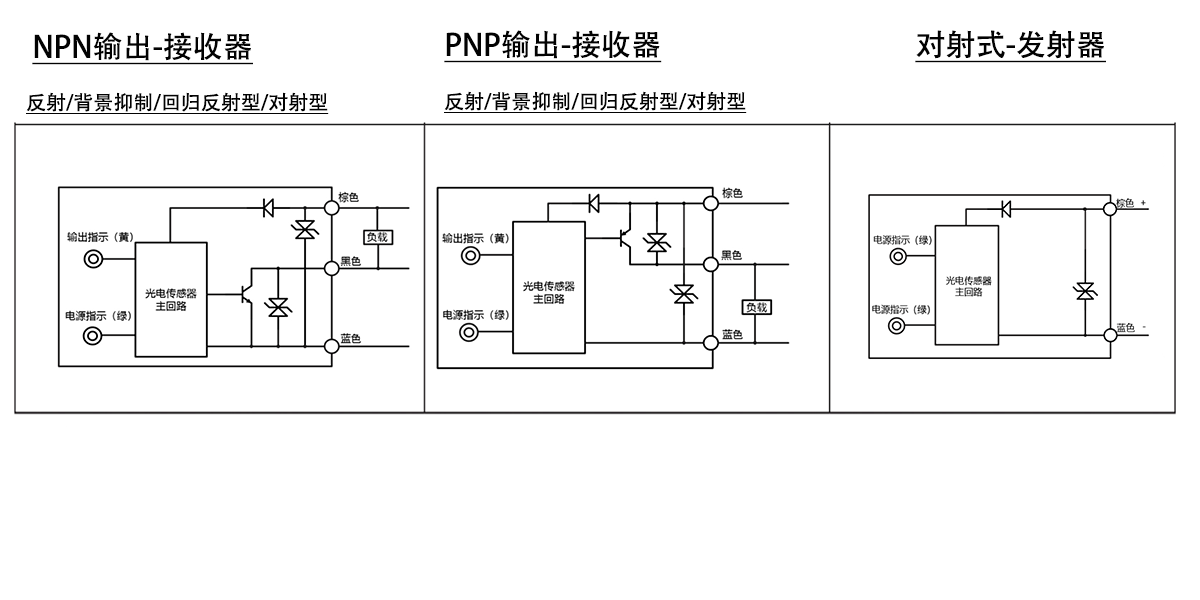

  • 接线
  • 下载

体型⼩巧，便于安装使⽤

具有360°可⻅的明亮LED状态指⽰灯

良好的抗光⼲扰性,产品稳定性⾼

红⾊光源设计，易于对准


检测类型对射型漫反射限定反射型背景抑制型
正面出光侧面出光
型号NPN NOFGNV04-50NT-CFGNV04D-50NT-CFGNV04-10N-CFGNV04-25N-CFGNV04-30N-B
NPN NCFGNV04-50NAT-CFGNV04D-50NAT-CFGNV04-10NA-CFGNV04-25NA-CFGNV04-30NA-B
PNP NOFGNV04-50PT-CFGNV04D-50PT-CFGNV04-10P-CFGNV04-25P-CFGNV04-30P-B
PNP NCFGNV04-50PAT-CFGNV04D-50PAT-CFGNV04-10PA-CFGNV04-25PA-CFGNV04-30PA-B
检测距离50cm50cm10cm25mm30mm
电源电压10-30VDC
光斑大小7*7cm@50cm10*10cm@50cm15mm@10cm/2mm@30cm
盲区/<5mm<2mm<4mm
标准检测体Φ2mm以上不透明物50*50mm白卡Φ0.1mm铜线
(检测距离10mm处)		50*50mm白卡
方向角度<2°/
色敏性/>90%
回差/3…20%<20%<20%
消耗电流发射器：≤10mA
接收器：≤12mA		≤15mA
光源类型红光LED(640nm)红光LED(625nm)红光LED(640nm)红光LED(640nm)红光LED(680nm)
负载电流≤50mA
压降<1.5V
保护电路短路保护，极性保护，过载保护，齐纳保护
指示灯绿色：电源指示、稳定指示；黄色：输出指示
响应时间<1ms
抗环境光太阳光干扰：10000lux；白炽灯光干扰：3000lux
工作温度-20..55℃
储存温度-30..70℃
防护等级IP65
产品认证CE
外壳材质PC+PBT
重量发射器：20g其他：22g
附件M2螺钉×2、螺帽×2
备注：1、可提供M8航空插头产品
            2、型号后面加后缀-M8为航空插头产品，例如：FGNV04-50NT-C-M8


超薄型 光电传感器

超薄型 光电传感器

FGNV04D-50T-CE 对射侧面说明书
FGNV04D-50T-CE 对射侧面说明书
立即下载
FGNV04-50T-CE对射正面说明书
FGNV04-50T-CE对射正面说明书
立即下载
FGNV04-30N-B 背景抑制30mm说明书
FGNV04-30N-B 背景抑制30mm说明书
立即下载
FGNV04-25N-C 限定反射型25mm说明书
FGNV04-25N-C 限定反射型25mm说明书
立即下载
FGNV04-10N-C 漫反射10cm说明书
FGNV04-10N-C 漫反射10cm说明书
立即下载
