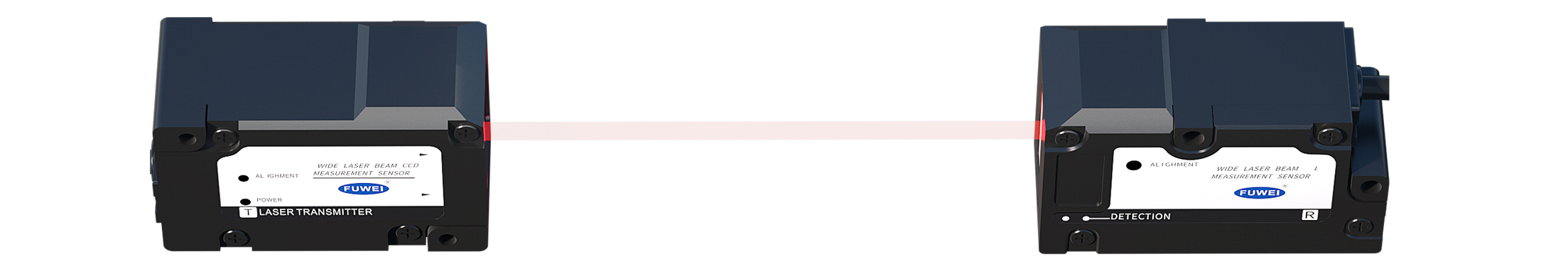

| 感应头规格参数 |
|
| 型号 | FLM-50-RS485 |
| 测量范围 | 宽度模式：10mm；边缘模式：± 5mm |
| 安装间距 | 0...500mm |
| 最⼩检测体 | Φ0.5mm(设置距离：500mm)① |
| 光源 | 红⾊半导体激光；激光等级： Class 1 |
| 光斑 | 14*12mm |
| 电源电压 | 12...24VDC |
| 压降 | <2.5V |
| 线性精度 | ±0.28%F.S. |
| 重复精度 | 10μm(设置距离：100mm)② 15μm(设置距离：500mm)② |
| 外形尺⼨ | 投光：55*32*23mm ；受光： 55*32*23mm |
| 温度漂移 | ±0.02%F.S./℃(6mm塞规)③ |
| 指⽰灯（发射） | 光轴校准指⽰：绿⾊ LED；电源指⽰灯：绿⾊ LED |
| 指⽰灯（接收） | 光轴校准指⽰：绿⾊ LED；位置显⽰：双条形 LED（红、绿⾊） |
| 抗环境光 | ⽩炽灯：＜ 3,000lux |
| 防护等级 | IP50 |
| 环境温度 | -10...+45℃（ ⽆凝霜） |
| 环境湿度 | 35...85%RH（⽆凝霜） |
| 材质 | 外壳：铝 |
| 连接⽅式 | PVC 引线 |
备注：
①安装距离为100mm时，光线在距离接收器50mm的位置被遮挡时。到理想直线的误差幅度。
②在安装距离的中间位置光线被遮挡⼀半时。平均次数设为16 且采样执⾏ 30 秒。
③安装距离为100mm,光线在距离接收器50mm的位置被6mm⾦属塞规遮挡，温度从20到50℃时，测得数据的变化幅度。

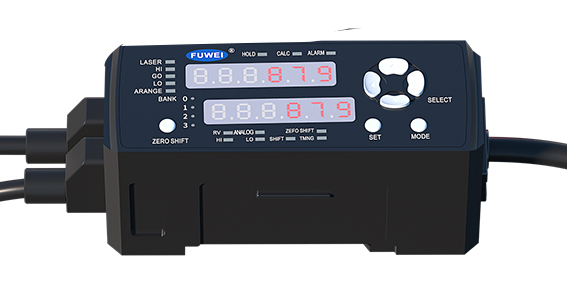

| 控制器 规格参数 |
|
| 电源电压 | 12...24VDC |
| 消耗电流 | ≤900mA（包括发射，接受器） |
| 显⽰分辨率 | 1 μm |
| 显⽰范围 | -99.999 到+99.999 |
| 显⽰⽅式 | 双位7段显示；上、下级：红色，6 位 |
| 响应时间 | 2ms |
| 输出1 | NPN/PNP，NO./NC.可设 |
| 输出2 | RS485输出 或者 模拟量输出 |
| 环境温度 | -10 到 +45° C（无冻结） |
| 环境湿度 | 35...85%RH（无凝霜） |
| 外壳 | 铝 |
| 安装 | 导轨安装 |
