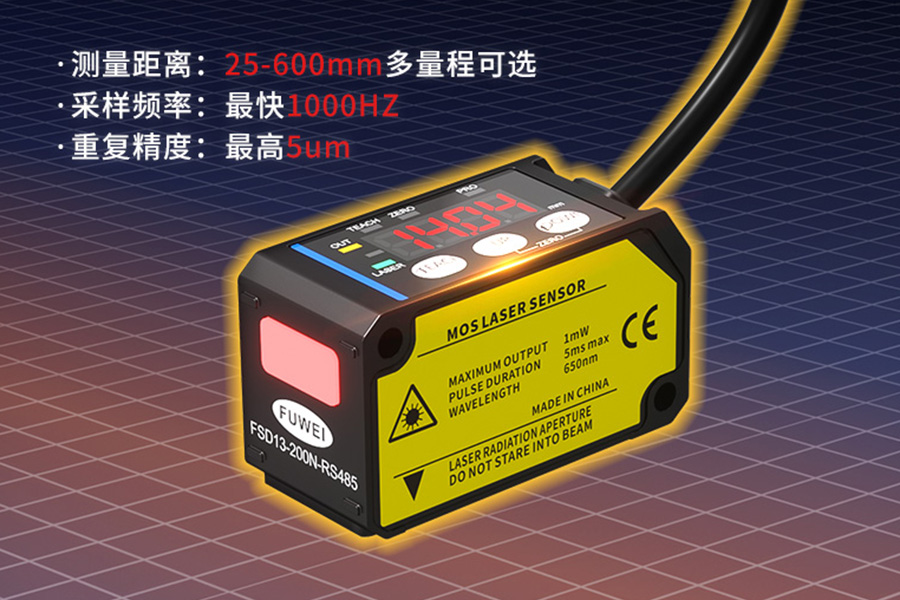

在工业生产的复杂流程中，精准测量就像生产线的 “眼睛”，指引着产品从原材料到成品的每一步。今天，我们就来认识一款能够打破传统测量局限的FSD13CMOS激光位移传感器。

稳定精准测量新定义

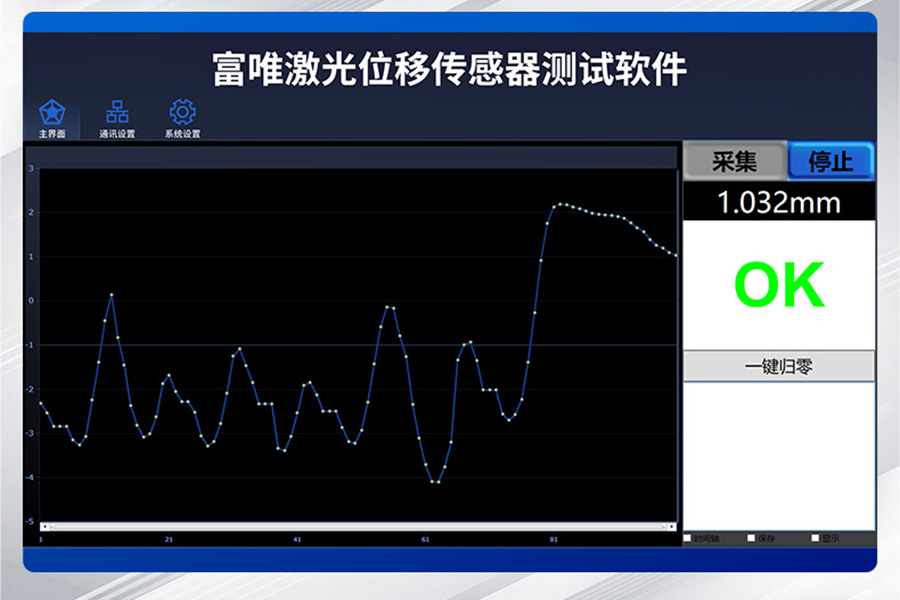

富唯激光位移传感器测试软件

性能可靠 优势显著

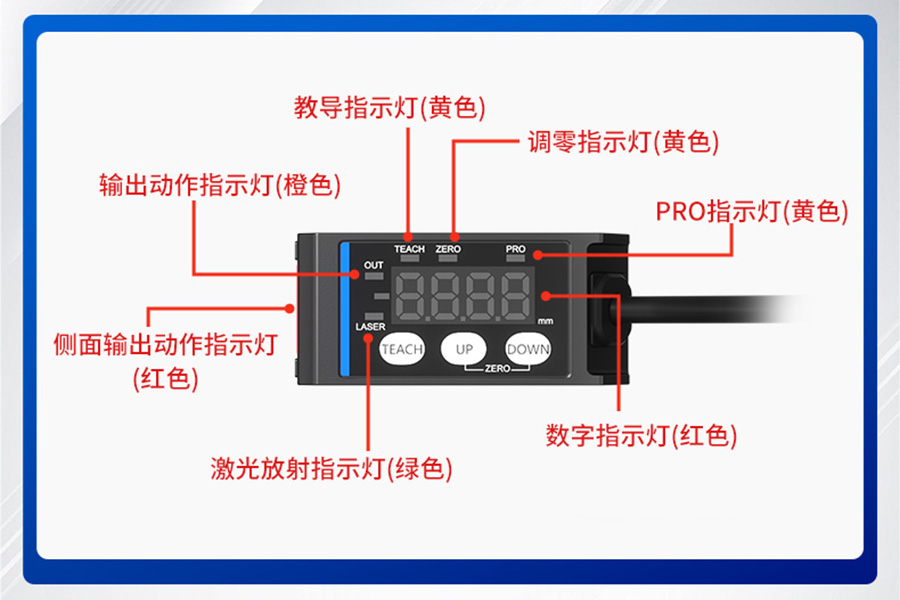

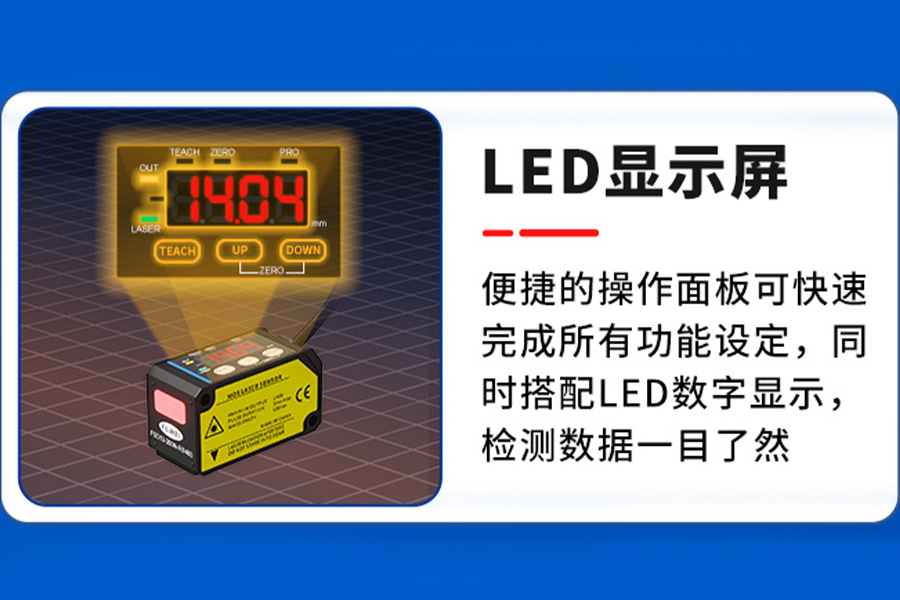

面板介绍

按键设置

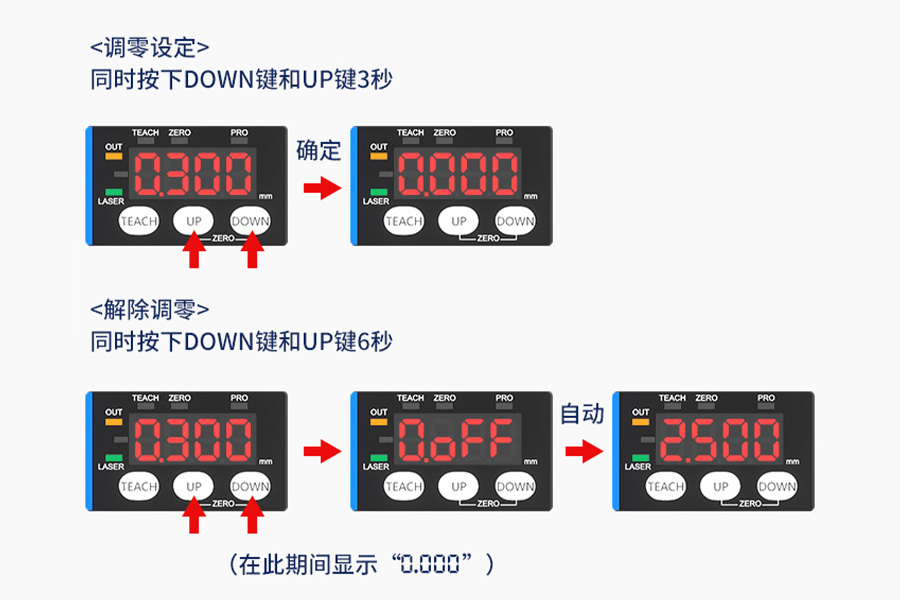

设定调零

设置方法:

(1)归零:在初始界面位置同时按住“DOWN”与“UP”按键3秒，ZERO灯亮起即处于归零状态

(2)取消归零:在初始界面位置同时按住“DOWN”与“up”按键6秒，ZERO灯熄灭即处于取消归零状态

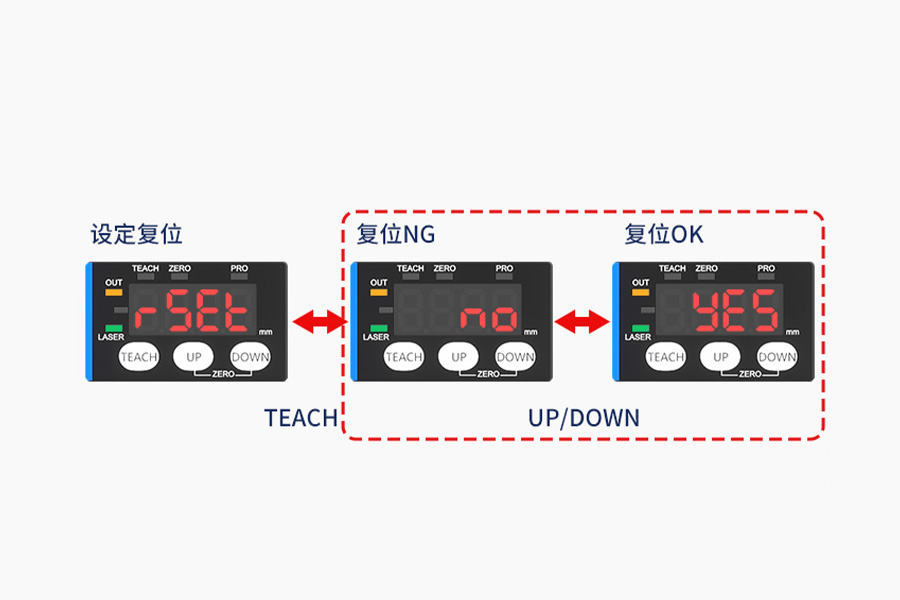

设定复位(初始化)

设置方法:

(1) 在初始界面长按“DOWN”键3秒，找到“SPEd”，按四下“DOWN”找到“rsEt”，按“TEACH”进入

(2)通过“DOWN”与“UP”键，找到“oFF”或“on”按“TEACH’确定

(3)长按3秒“DOWN”回到初始界面

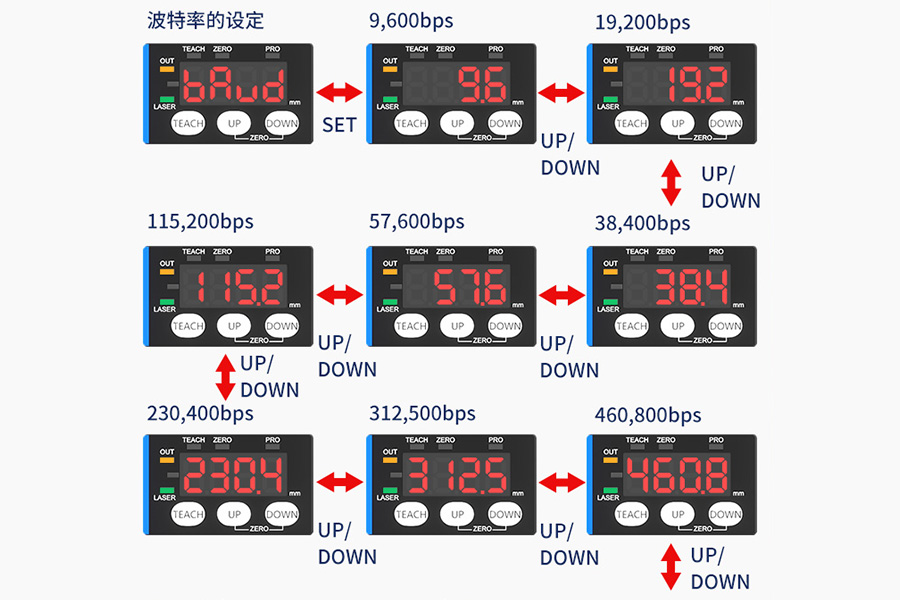

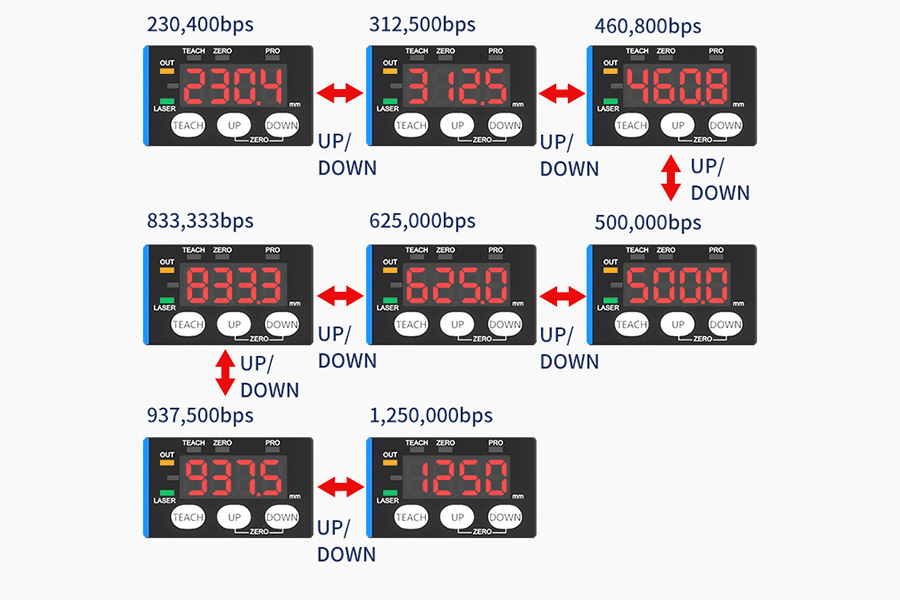

设定波特率(默认115200bps)

设置方法:

(1) 在初始界面长按“DOWN”键3秒，找到“SPEd”，按三下“DOWN”找到“bAud”，按“TEACH”进入

(2) 通过“DOWN”与“UP”键，找到“9.6-1250”按“TEACH”确定

(3)长按3秒“DOWN”回到初始界面

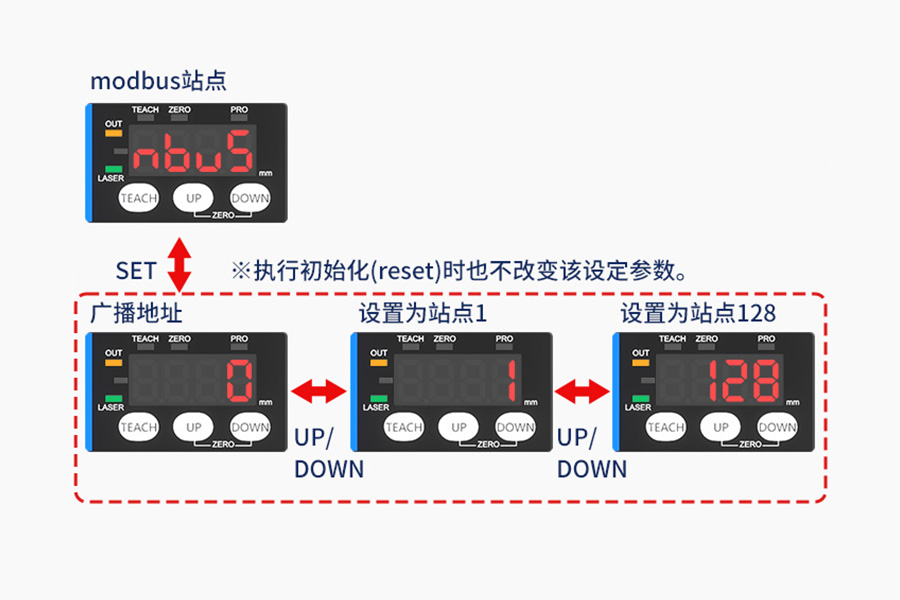

设定modbus站点号

设置方法:(设置完初始化也不改变)

(1) 在初始界面长按“DOWN”键3秒，找到“SPEd”，按二下“DOWN”找到“nbus”，按“TEACH”进入

(2) 通过“DOWN”与“UP”键，找到“0-128”按“TEACH”确定

(3)长按3秒“DOWN”回到初始界面

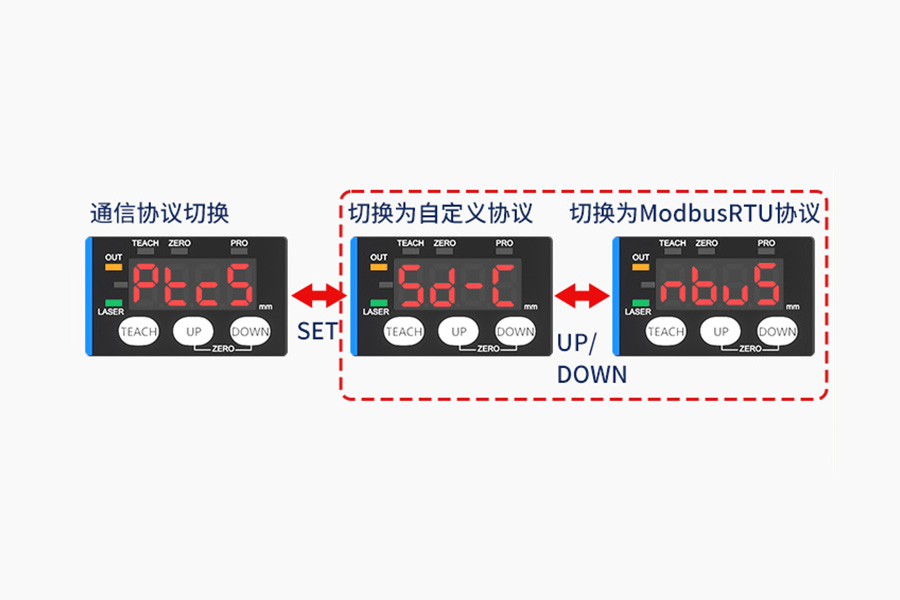

设定通信协议

设置方法:

(1) 在初始界面长按“DOWN”键3秒，找到“SPEd”，按一下“DOWN”找到“Ptcs”按“TEACH”进入

(2) 通过“DOWN”与“UP”键，找到或，按“TEACH”确定

(3)长按3秒“DOWN”回到初始界面

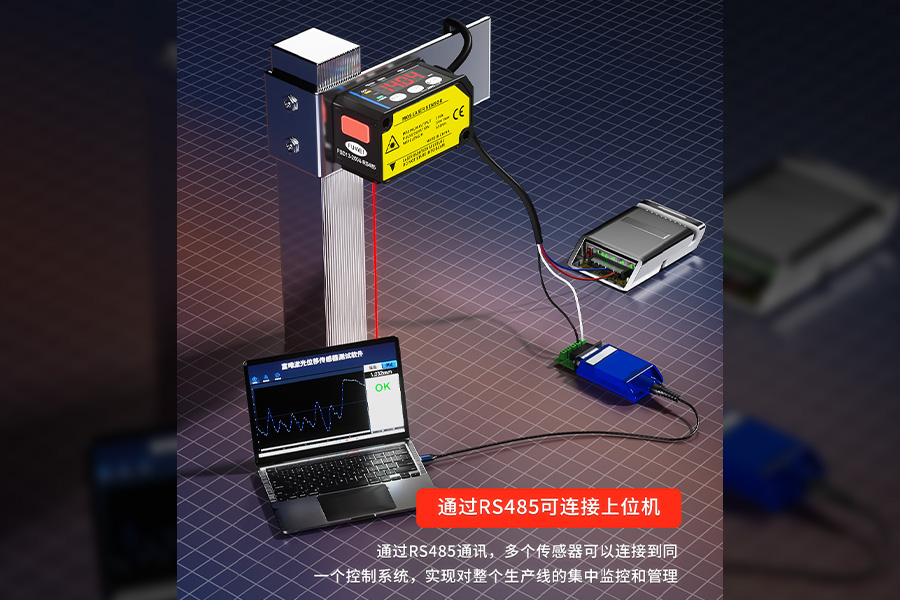

RS485通讯

配备便捷功能

基于运算的测量

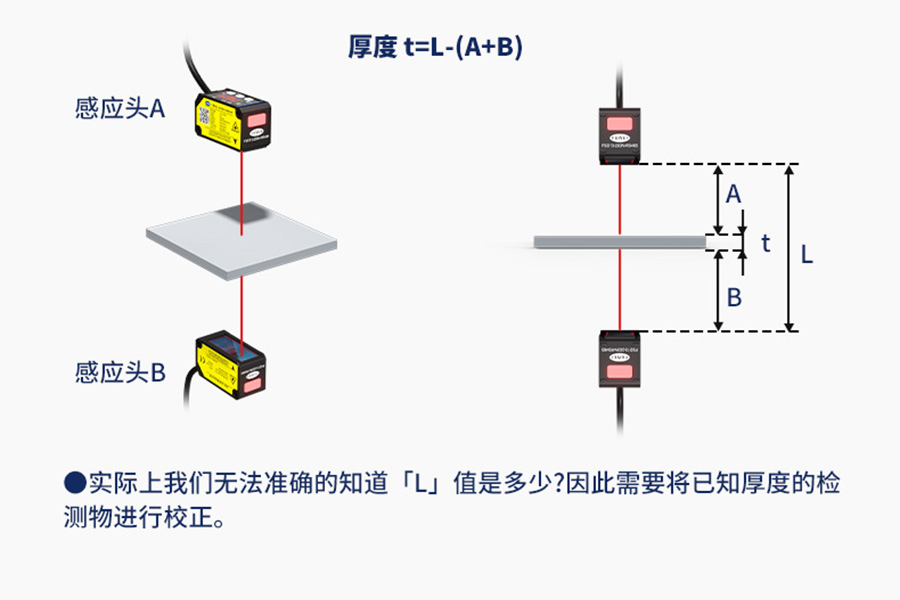

1.厚度测量

将检测物的表面(感应头A)和背面(感应头B)的测量值进行组合运算，可实现「厚度测量」。

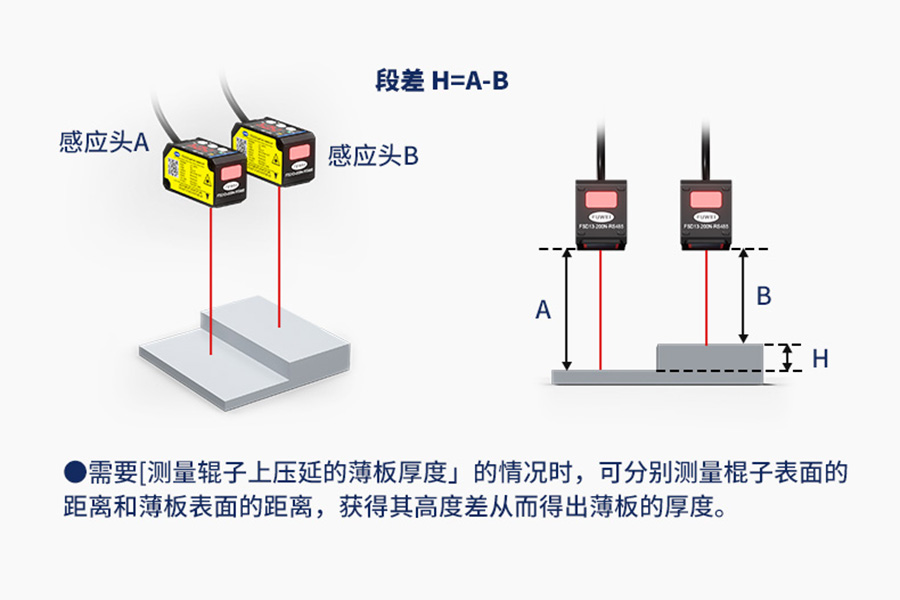

2.段差测量

2台激光位移传感器并排安装测量，该2台传感器测量值的差值就是「段差」。

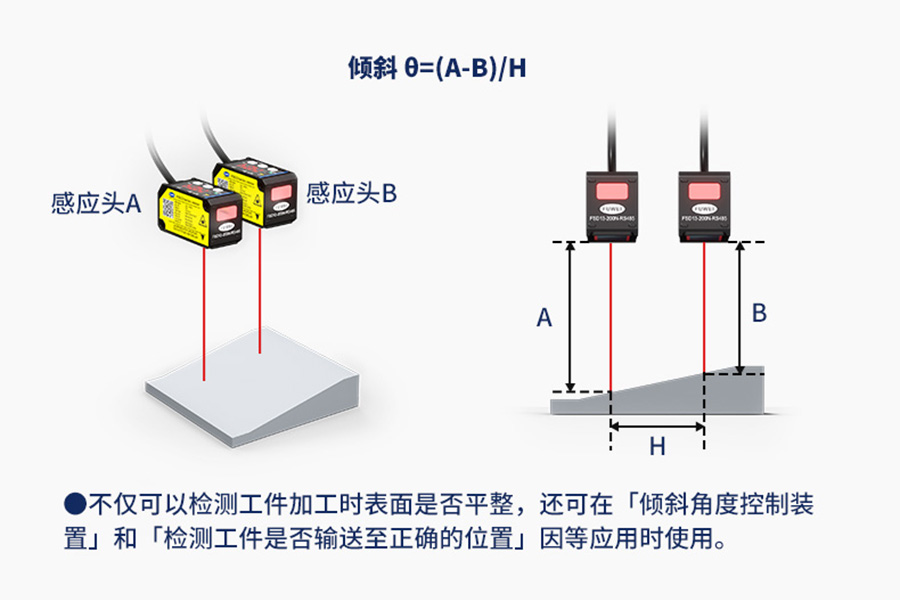

3.倾斜测量

通过2台传感器在某已知水平间距时测量检测物倾斜面的高度差，从而实现「倾斜测量」。

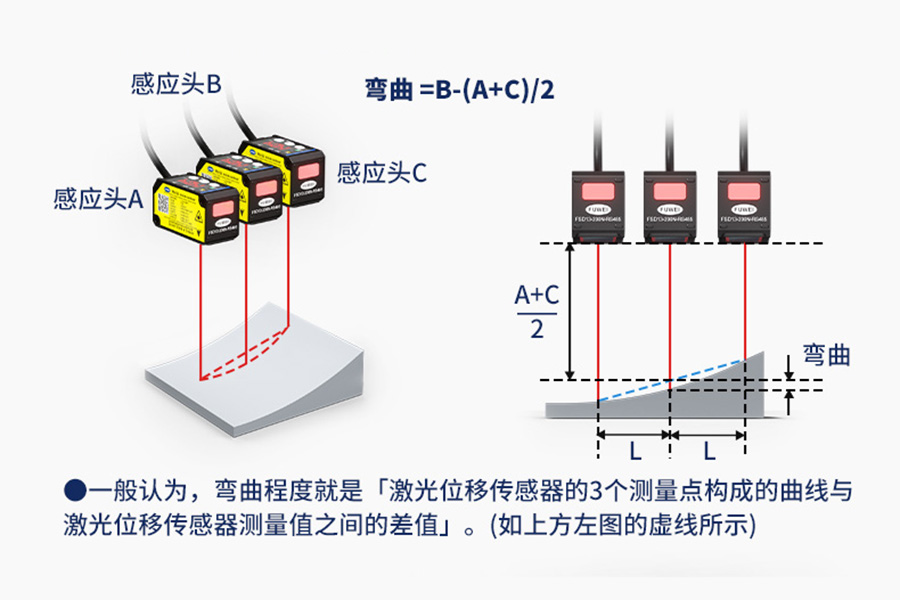

4.弯曲测量

3台激光位移传感器并排且等间距安装，将该3台传感器的测量值进行组合运算，从而实现「弯曲测量」。

应用场景

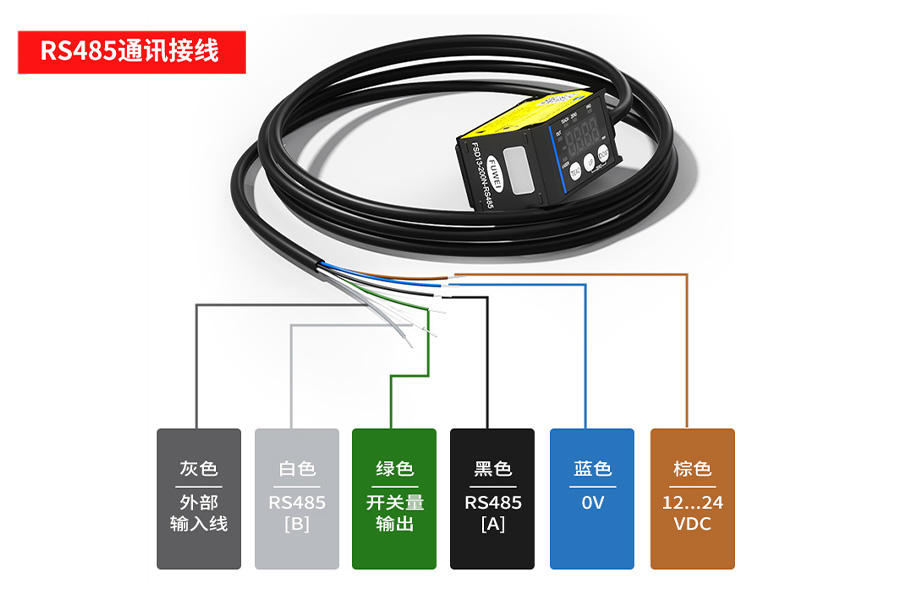

接线指引

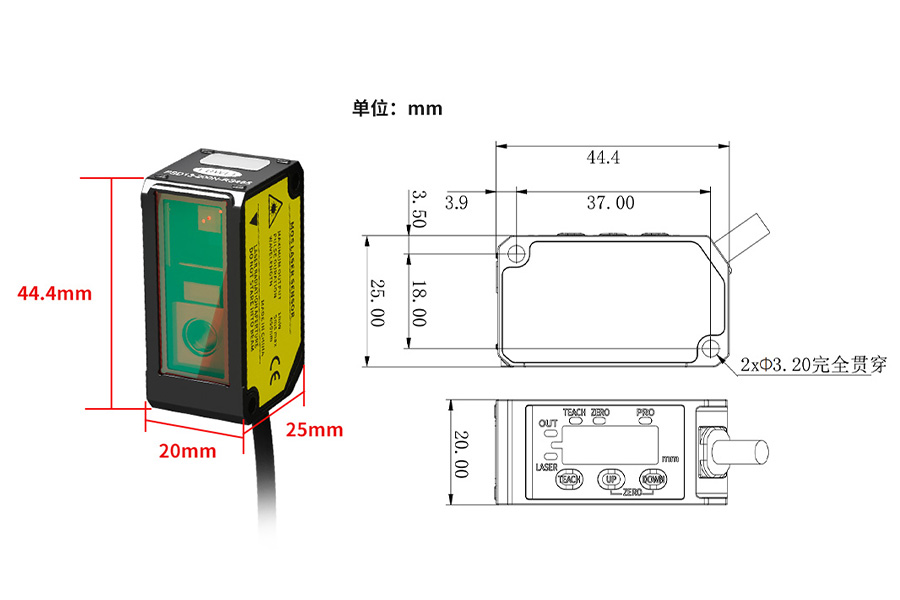

产品尺寸

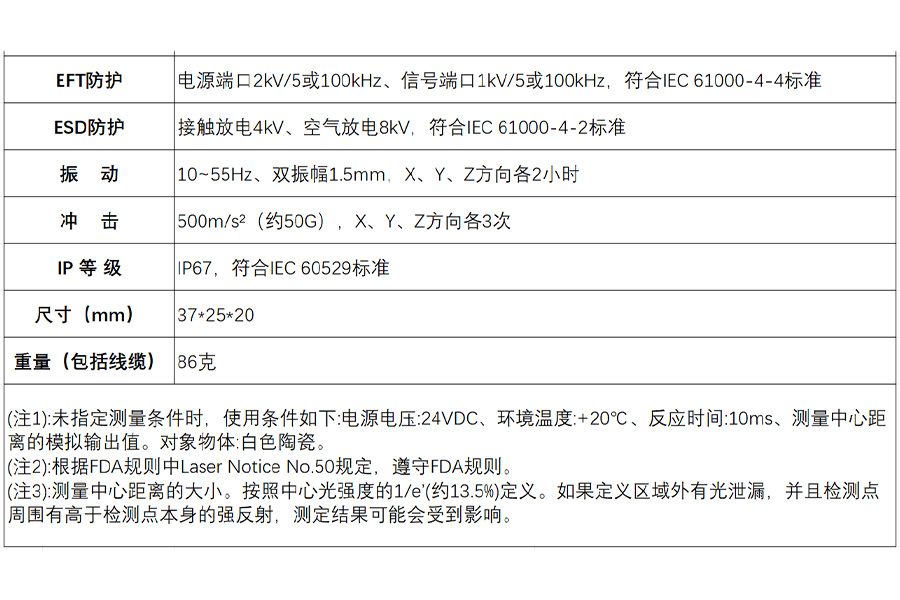

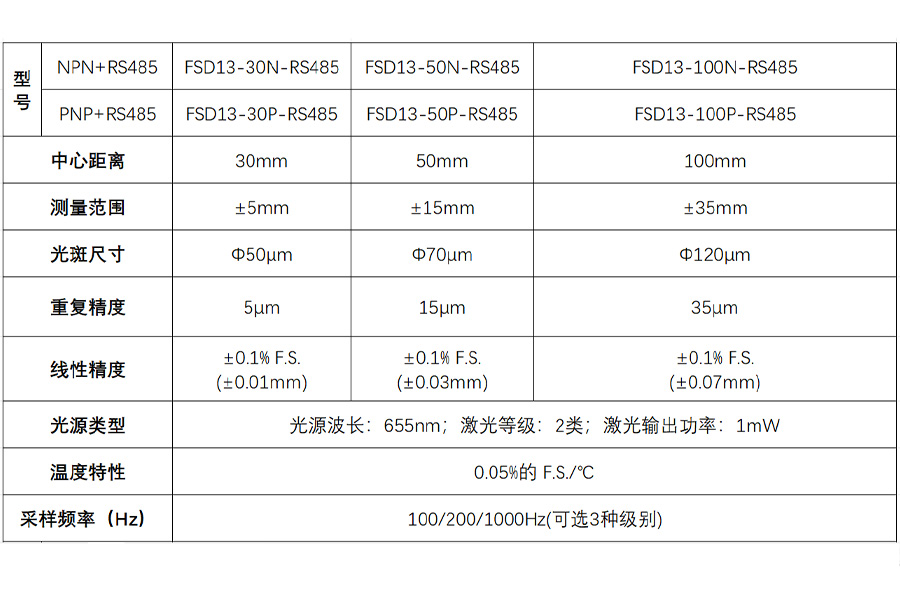

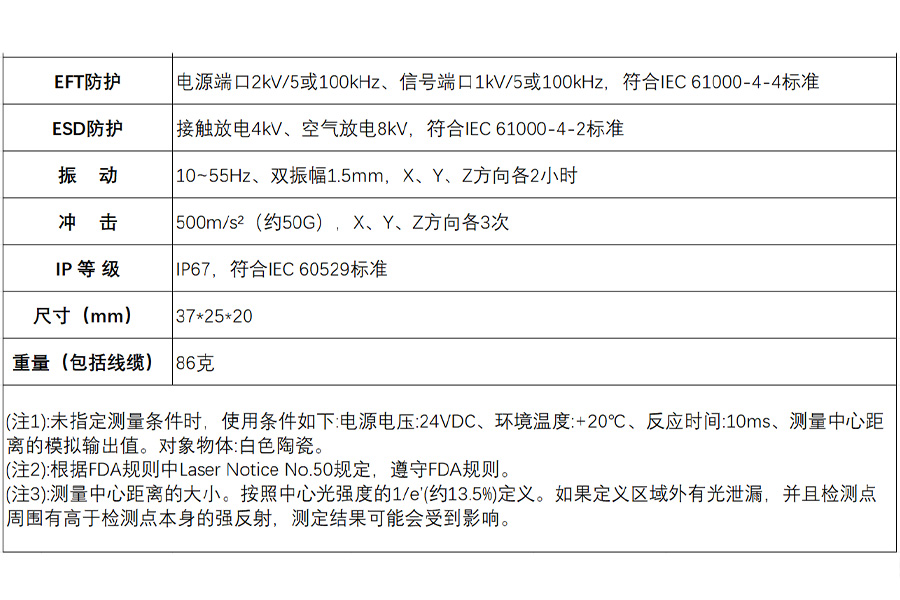

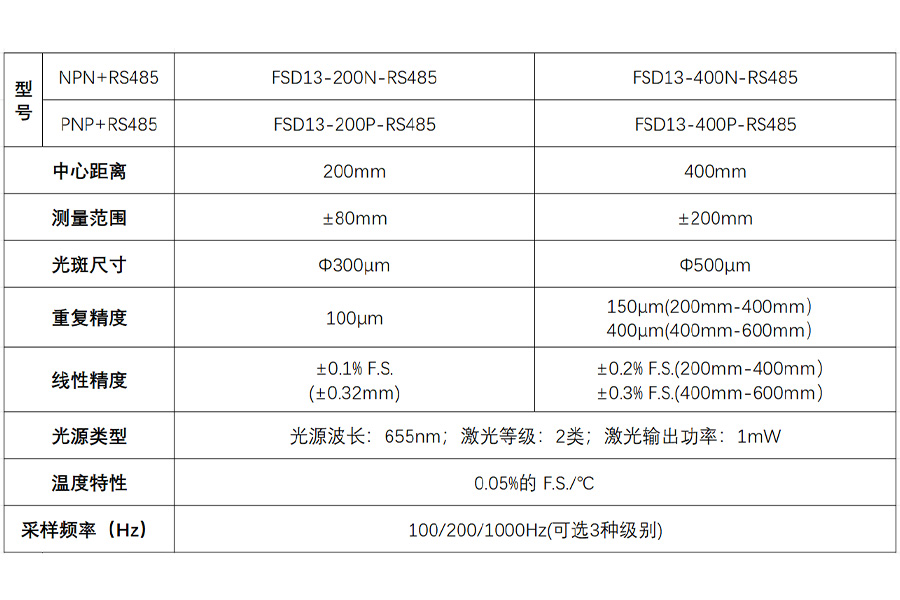

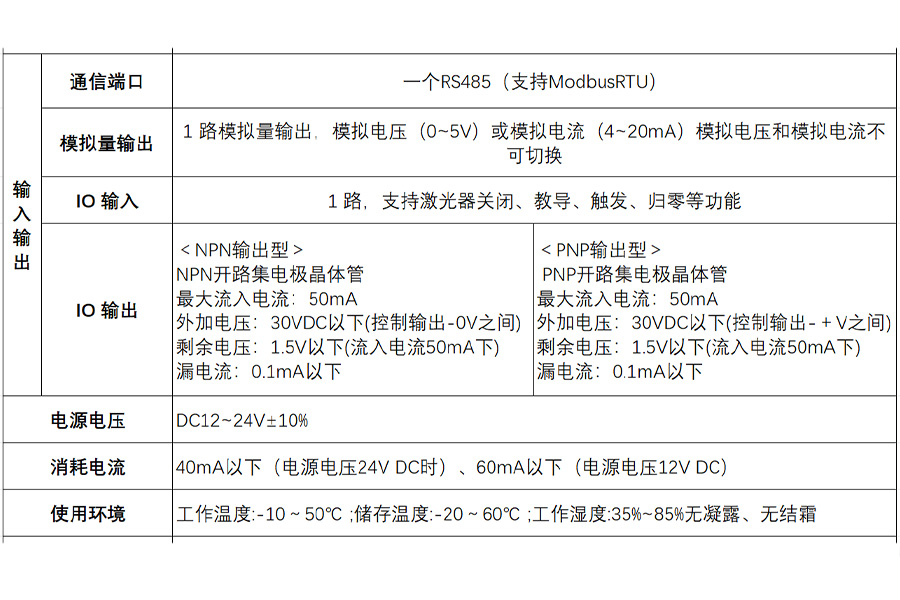

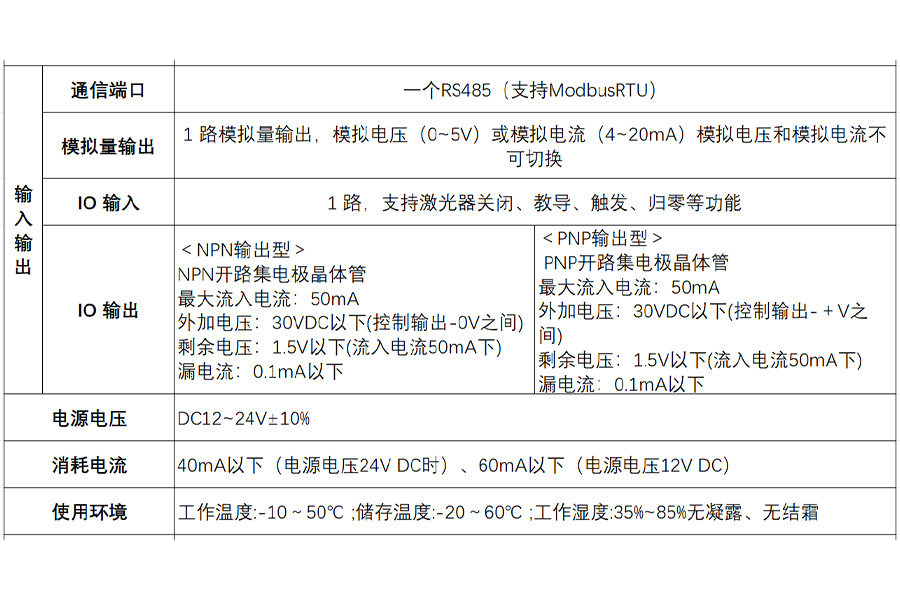

产品参数

FSD13 CMOS激光位移传感器凭借其卓越的性能、便捷的操作和广泛的适用性，成为工业测量领域的理想之选。如果你正在为寻找一款可靠的位移传感器而发愁，不妨选择 FSD13，让它为你的工业生产注入新的活力，开启精准测量的全新篇章。
