RGB数字式色标传感器是一种将物体的颜色信息转换为数字信号的装置。它利用RGB三原色光原理，通过内置的光电转换元件，将光信号转换成电信号，进而被电子设备所识别和处理。

数字式色标传感器具有如下特点：

共轴反射光学系统和约1mm×5mm的极细光点使⾼精度检测得以实现；

最佳LED⾃动选择功能，可从R·G·B LED三种颜⾊中选择最佳的颜⾊搭配；

内置12bitA/D转换器，可以实现分辨率达1/4,000的⾼精度判断；

数字指示屏，检测状态可进行数字化管理。

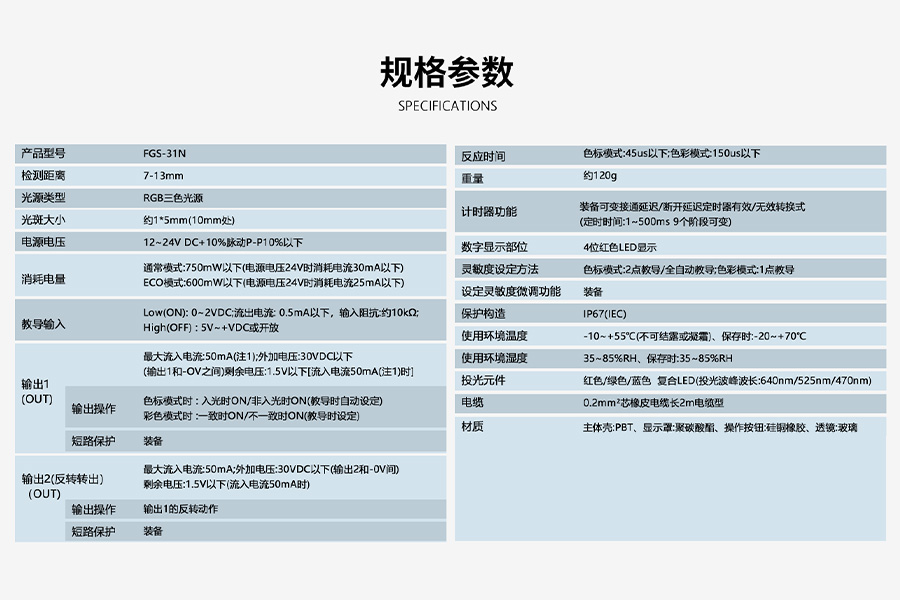

测量范围及光斑大小

测量范围7~13mm

检测设置

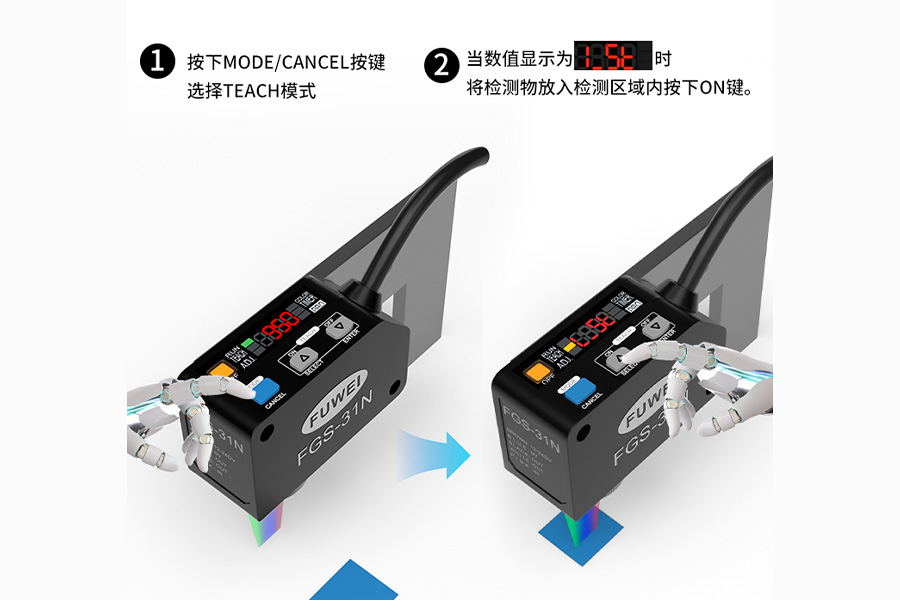

1. 按下MODE/CANCEL按键选择TEACH模式

2. 当数值显示为 时，将检测物放入检测区域内按下ON键。

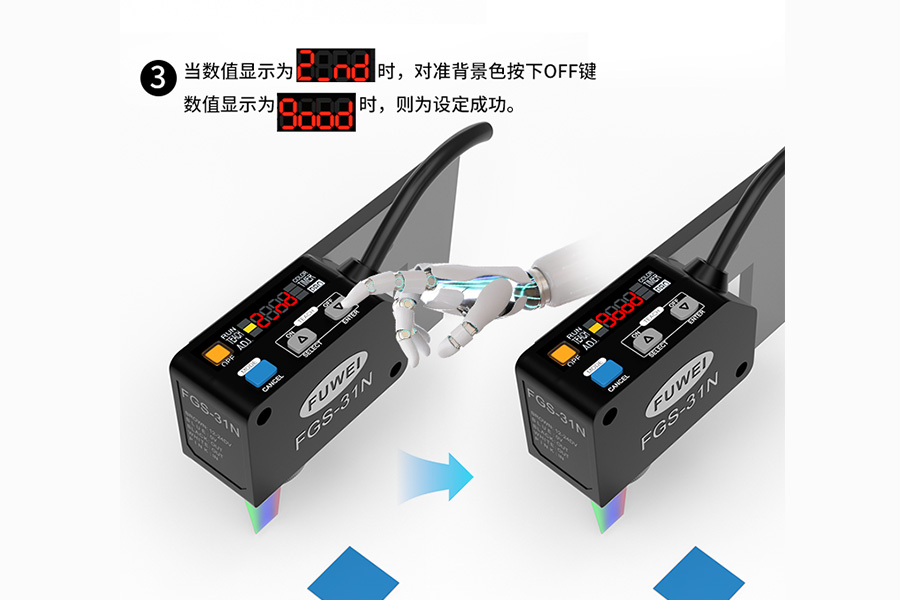

3.当数值显示为数值显示为时，对准背景色按下OFF键

数值显示为时，则为设定成功。

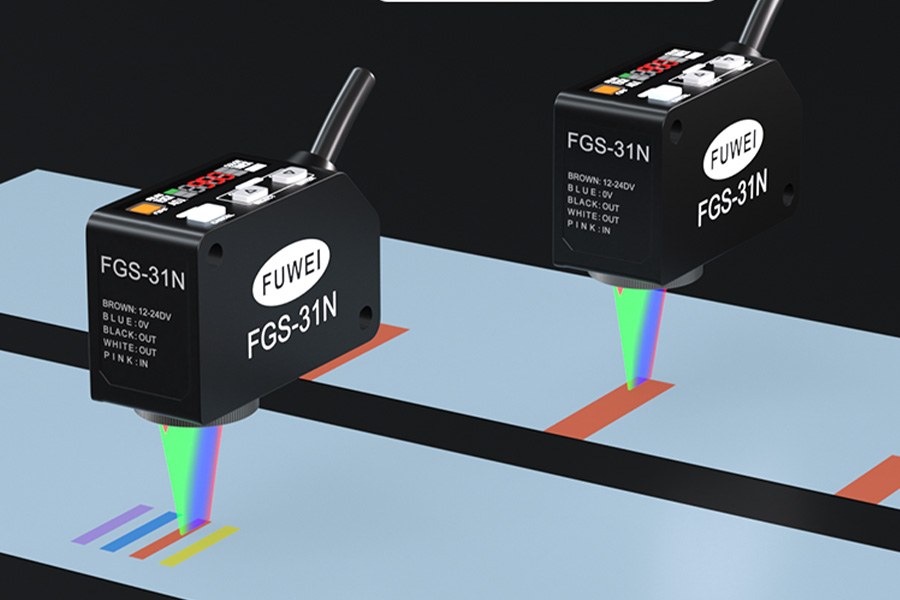

两种检测模式，可根据用途进行选择

色标模式 超高速反应

自动选择三种(R·G·B)LED中的一种(单色)，实现45us超高速反应的检测模式。

通过最佳LED自动选择功能自动选择最适于检测的LED，最适于高速检测。

彩色模式 高精度判别

同时使用三种颜色(R·G·B)的LED，通过反射光的R·G·B比率高精度判别色标颜色，也可有效检测色标周围那些带花纹及图案的薄膜等。

优质PVC导线：阻燃耐磨

应用展示

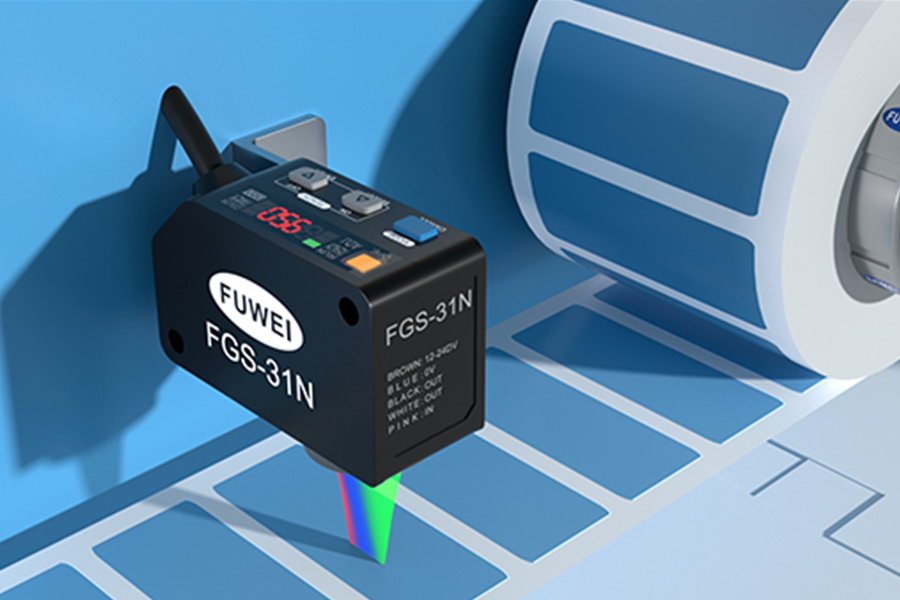

包装机料带色标的检测

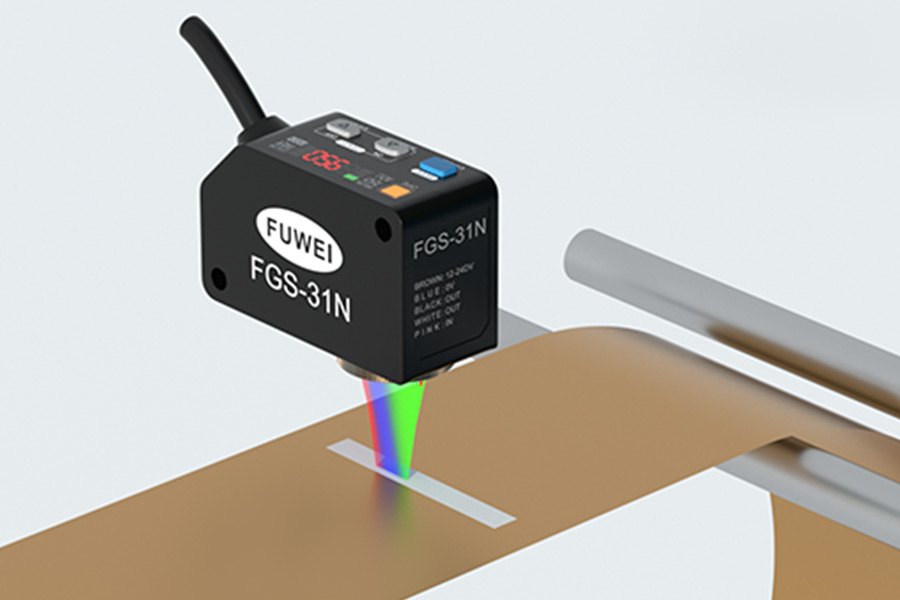

金属铜箔上粘贴的胶带检测

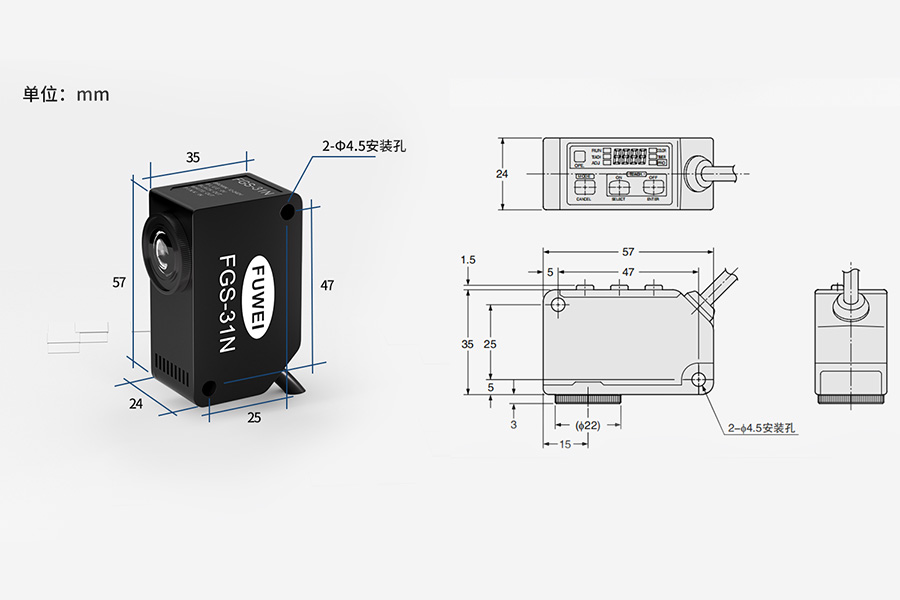

产品尺寸

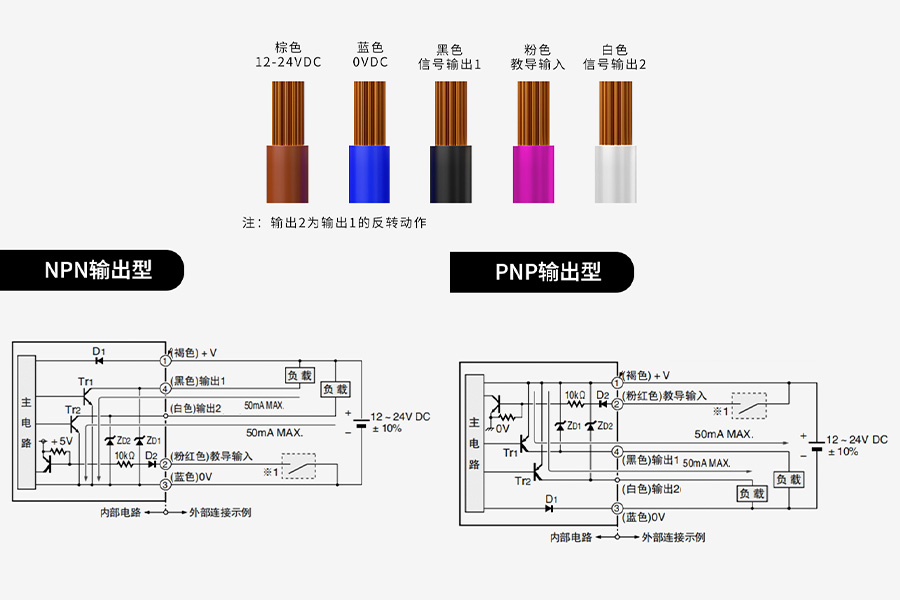

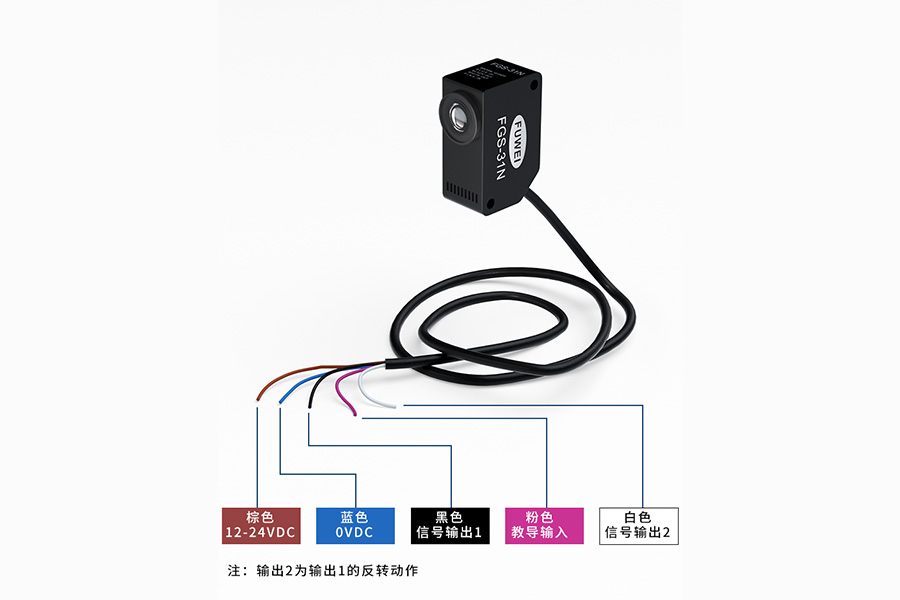

接线指引
