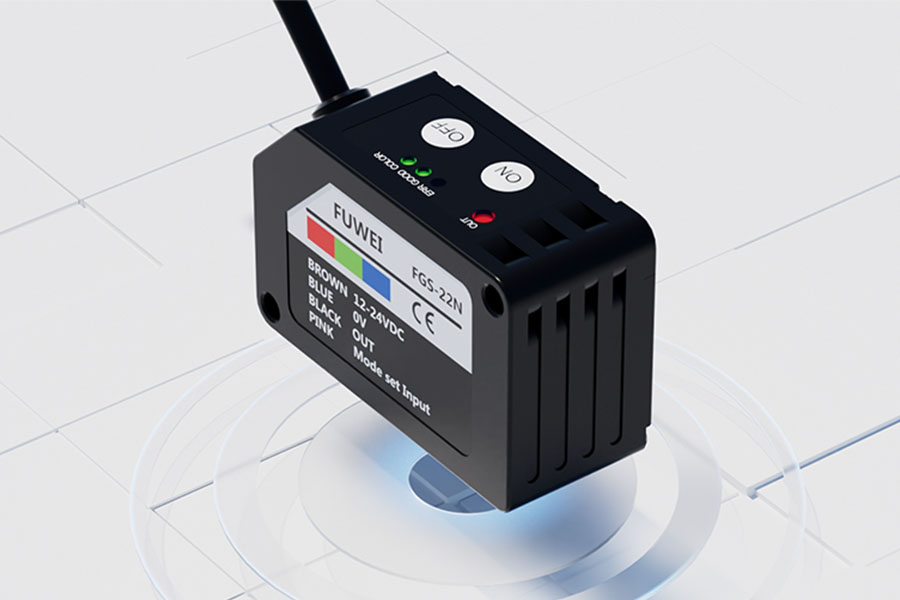

FGS-22系列颜色传感器

颜色传感器，又称为色彩传感器或颜色识别传感器，是一种可以将物体颜色与已示教的参考颜色进行比较来检测颜色的设备。其工作原理主要是利用光电二极管接收周围光线，通过计算接收到的R（红色）、G（绿色）、B（蓝色）三原色的量的比例来识别颜色。当待检测颜色与参考颜色在一定的误差范围内相吻合时，颜色传感器会输出检测结果。富唯FGS-22系列⾊标传感器具备最佳LED⾃动选择功能，设定简单，能满⾜多⽅⾯的⾊标检测需求。

颜色传感器主要应用于包装、化妆品、陶瓷、食品等多个行业。

产品特点：

检测距离是同类色标传感器的3倍；

检测回差可调。可消除被测物体抖动的影响；

独特的双模模式同时具备颜色+光强度检测功能，检测更加安全可靠；

体积较小；

两点设定方式；

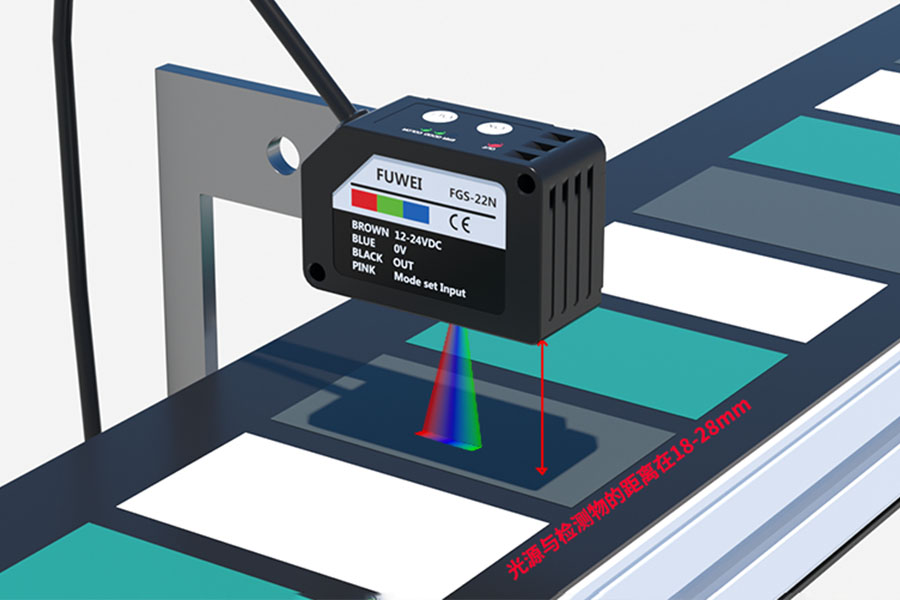

安装须知

对检测物体的移动⽅向，请注意传感器的安装⽅向。紧固扭矩应在0.8N·m以下。

使用说明

在进⾏教导设定之前，先要确认⾊ 标 模 式 或 彩 ⾊ 模 式 的 设 定 。

“COLOR”绿⾊指⽰灯常亮为彩⾊模式，熄灭为⾊标模式。

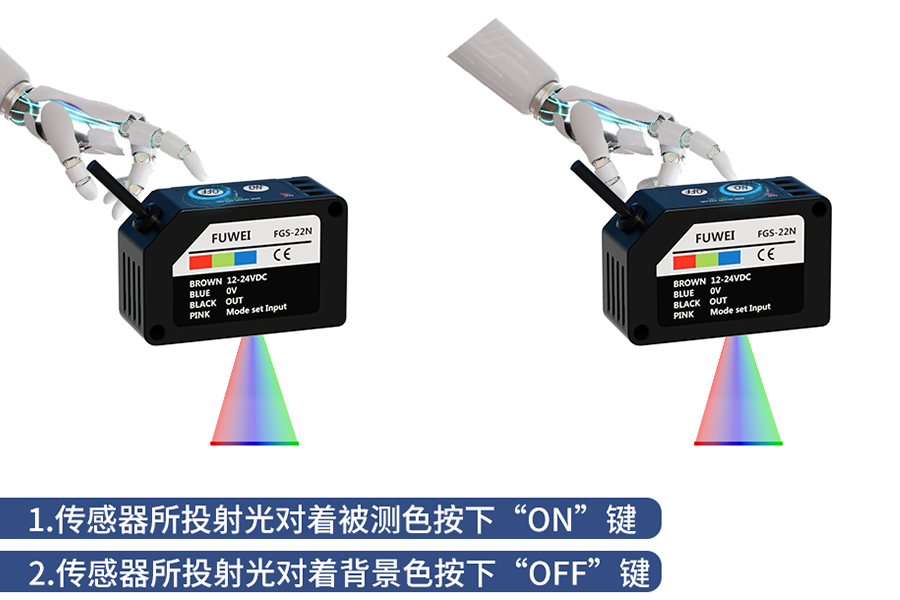

1、传感器所投射光对着被测⾊按下“ON”键“GOOD”绿⾊指⽰灯闪烁；

2、传感器所投射光对着背景⾊按下“OFF”键；

3、设定成功“: GOOD”绿⾊指⽰灯常亮，表⽰能正常开始检测；

设定失败“: ERR”红⾊指⽰灯闪烁3复到上次设定状态，此时按步骤1、2重新进⾏设定；

4、如需切换NO(常开)为NC(常闭)输出⽅式，则需改变设定步骤1和2的先后顺序。
